Συλλέκτης σκόνης

Η αρχή λειτουργίας της απομάκρυνσης σκόνης τύπου σακούλας είναι η διαδικασία χρήσης υφάσματος φίλτρου που έχει επεξεργαστεί με βαμβάκι, μαλλί ή τεχνητές ίνες για τη συλλογή σωματιδίων σκόνης.

Τα φίλτρα σακούλας έχουν τα ακόλουθα πλεονεκτήματα:

1 Η αποδοτικότητα απομάκρυνσης της σκόνης είναι υψηλή, ιδίως για τις λεπτές σκόνες, με υψηλή απόδοση αναπλήρωσης άνω του 99%·

Δυνατή προσαρμοστικότητα, μπορεί να χειριστεί διάφορους τύπους ρύπων σωματιδίων (συμπεριλαμβανομένης της σκόνης υψηλής ειδικής αντοχής που είναι δύσκολο να χειριστεί από ηλεκτροστατικούς επιπλήκτες).Σύμφωνα με την παραγωγική ικανότητα, μπορεί να σχεδιαστεί ως μικρό φίλτρο σακούλας ή μεγάλο χώρο σακούλας·

Όταν η ευελιξία της λειτουργίας είναι υψηλή και η συγκέντρωση σκόνης του αερίου εισόδου αλλάζει σημαντικά, αυτό έχει μικρή επίδραση στην αποτελεσματικότητα απομάκρυνσης της σκόνης.η απόδοση απομάκρυνσης σκόνης έχει επίσης ένα ορισμένο βαθμό σταθερότητας σε σχέση με τη διακύμανση της ταχύτητας της ροής αέρα;

4 Απλή δομή, ευέλικτη χρήση, εύκολη ανακύκλωση ξηρών υλικών και μη ανάγκη επεξεργασίας των ιλύων.

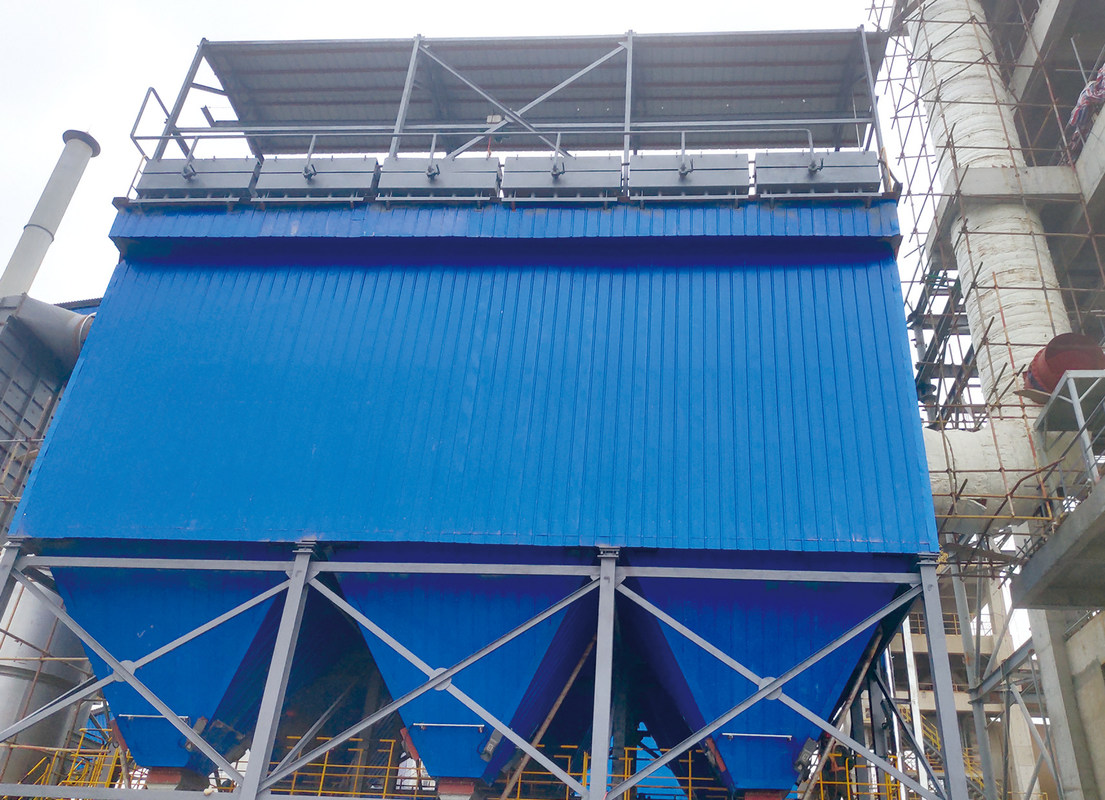

Ένα τυπικό φίλτρο σακούλας απεικονίζεται στο ακόλουθο σχήμα:

Όταν η ατμόσφαιρα περνά μέσα από τις σακούλες φίλτρου, η σκόνη συλλαμβάνεται από τις σακούλες φίλτρου,και το καθαρισμένο αέριο απελευθερώνεται από την έξοδοΣε σταθερά διαστήματα (προσαρμόσιμα σύμφωνα με τις συνθήκες εργασίας), το σύστημα ανάκαμψης του αέρα ενεργοποιείται αυτόματα μέσω ηλεκτρομαγνητικής βαλβίδας παλμού.και η σκόνη που συλλαμβάνεται στον τοίχο της σακούλας φυσάει και κουνιέται από την υψηλής ταχύτητας ροή αέρα στο κάτω στάχτη.

Η διαδικασία απομάκρυνσης σκόνης τύπου σακούλας διαιρείται σε δύο στάδια: πρώτα, το αέριο με τη σκόνη περνά μέσα από το καθαρό καλώδιο φίλτρου.οι ίνες της σακούλας φίλτρου διαδραματίζουν κυρίως ρόλο στη συλλογή σκόνηςΣε αυτή την περίπτωση, τα κενά ανάμεσα στις ίνες του καθαρού υφάσματος φίλτρου είναι μεγάλα, έτσι ώστε η αποτελεσματικότητα απομάκρυνσης της σκόνης να μην είναι υψηλή.ένα μέρος της σκόνης ενσωματώνεται στα κενά μεταξύ των ινών του υφάσματος φίλτρουΣε αυτό το στάδιο, η διήθηση των ατμοσφαιρικών αερίων βασίζεται κυρίως στο στρώμα σκόνης.ο ρόλος του στρώματος σκόνης είναι πολύ μεγαλύτερος από αυτόν του υφάσματος φίλτρου, βελτιώνοντας σημαντικά την αποτελεσματικότητα του φίλτρου σακούλας.επίτευξη του σκοπού συλλογής και φιλτραρίσματος της σκόνηςΩστόσο, αυτό δεν σημαίνει ότι όσο παχύτερο είναι το στρώμα σκόνης, τόσο το καλύτερο.που οδηγεί σε υπερβολική κατανάλωση ενέργειας του συλλέκτη σκόνης και προκαλεί ακόμη ορισμένες βλάβεςΕπομένως, αφού το στρώμα σκόνης συσσωρευτεί σε ένα ορισμένο πάχος, πρέπει να χρησιμοποιηθούν διάφορες μεθόδοι καθαρισμού για την αποδέσμευση αυτής της σκόνης από τον συλλέκτη σκόνης.

Τα παραπάνω παρέχουν μόνο μια σύντομη εισαγωγή στη διαδικασία απομάκρυνσης σκόνης των φίλτρων σακούλας, ενώ οι ακόλουθες κατηγορίες εισάγουν τον μηχανισμό απομάκρυνσης σκόνης των φίλτρων σακούλας.

Πρώτον, είναι η επίδραση διαλογής: όταν το μέγεθος των σωματιδίων της σκόνης είναι μεγαλύτερο από τους πόρους του υφάσματος φίλτρου ή τους πόρους μεταξύ των σωματιδίων που εναποτίθενται στο υφάσμα φίλτρου, η σκόνη υποκλείεται.Λόγω του γεγονότος ότι οι πόροι του νέου υφάσματος φίλτρου είναι πολύ μεγαλύτεροι από το μέγεθος των σωματιδίων σκόνηςΌταν μια μεγάλη ποσότητα σκόνης αποθηκεύεται στην επιφάνεια του υφάσματος φίλτρου, η επίδραση κατακράτησης αυξάνεται σημαντικά.

Όταν η ατμοσφαιρική ροή πλησιάζει τις ίνες του φίλτρου, η ροή θα παρακάμψει τις ίνες,και τα σωματίδια σκόνης θα συνεχίσουν να κινούνται προς τα εμπρός σε ευθεία γραμμή λόγω αδράνειαςΌλες οι μεγάλες σωματίδια σκόνης εντός της κρίσιμης γραμμής της τροχιάς σκόνης μπορούν να φτάσουν στην επιφάνεια των ινών και να συλληφθούν.Αυτό το αποτέλεσμα αδράνειας της σύγκρουσης αυξάνεται με την αύξηση του μεγέθους των σωματιδίων σκόνης και της ταχύτητας ροής.

Τα σωματίδια σκόνης μικρότερα από 1 μm αφαιρούνται κυρίως μέσω διάχυσης και ηλεκτροστατικών αλληλεπιδράσεων σε χαμηλές ταχύτητες ροής αέρα.Τα σωματίδια σκόνης μικρότερα από 1 μm αποσυνδέονται από τη ροή υπό την επίδραση των μορίων αερίου και υποβάλλονται σε κίνηση Brownian όπως τα μόρια αερίουΚατά τη διάρκεια της κίνησης, έρχονται σε επαφή με τις ίνες και διαχωρίζονται από την ροή του αέρα.Αυξάνεται με τη μείωση της ταχύτητας της ροής αέρα και τη μείωση της διαμέτρου των ινών και της σκόνηςΣε γενικές γραμμές, τόσο η σκόνη όσο και το νήμα φίλτρου μπορούν να φέρουν φορτία.,Επομένως, εάν υπάρχει εξωτερικό ηλεκτρικό πεδίο, η ηλεκτροστατική επίδραση μπορεί να ενισχυθεί, βελτιώνοντας έτσι την αποτελεσματικότητα της απομάκρυνσης της σκόνης.

Η τελευταία ενέργεια ανήκει στην δράση της βαρύτητας.τα σωματίδια σκόνης με υψηλό μέγεθος σωματιδίων και υψηλή πυκνότητα μπορούν να εγκατασταθούν φυσικά λόγω της βαρύτητας.

Οι τέσσερις μηχανισμοί απομάκρυνσης της σκόνης δεν λειτουργούν ταυτόχρονα.χαρακτηριστικά της δομής του φίλτρου σακούλας, και τις συνθήκες κίνησης.

Κύρια δομή

Το φίλτρο σακούλας αποτελείται κυρίως από τρία μέρη, συμπεριλαμβανομένου του υλικού φίλτρου, της μεθόδου αφαίρεσης σκόνης και του συστήματος ελέγχου αφαίρεσης σκόνης.

1Υλικό φίλτρου

Η ανάπτυξη των υλικών φίλτρου σακούλας περιστρέφεται κυρίως γύρω από τρεις πτυχές: υλικό, δομή υφασμάτων και τεχνολογία επεξεργασίας επιφάνειας.Τα μέσα διήθησης ήταν κυρίως κατασκευασμένα από φυσικές ίνες όπως βαμβάκι και μαλλί.Το 1970 με την ανάπτυξη της πετρελαϊκής βιομηχανίας, εμφανίστηκαν οι συνθετικές ίνες, οι οποίες είχαν ως χαρακτηριστικά την χαμηλή θερμοκρασία λειτουργίας, την υψηλή απορρόφηση υγρασίας και την έλλειψη αντοχής στα οξέα.και υλικά φίλτρου που έχουν αναπτυχθεί για υψηλές θερμοκρασίες λειτουργίαςΤα υλικά φίλτρου τείνουν να χρησιμοποιούν συνθετικές και ανόργανες ίνες για να αντικαταστήσουν τις φυσικές ίνες,και εξαιρετικά υλικά φίλτρου απόδοσης όπως η γυάλινη ίνα, αρωματικό πολυαμίδιο και πολυτετραφθοροαιθυλένιο (PTFE) εμφανίστηκαν διαδοχικά.Με την επέκταση του πεδίου εφαρμογής των φίλτρων σακούλας και τις όλο και αυστηρότερες απαιτήσεις για τους δείκτες περιβαλλοντικών εκπομπών, η ανάπτυξη των μέσων φίλτρου μόνο από την άποψη του υλικού και της δομής των υφασμάτων δεν μπορεί πλέον να ανταποκριθεί στις απαιτήσεις.Είναι αναγκαίο να αναπτυχθεί τεχνολογία μεταπεξεργασίας για τη βελτίωση των φυσικών και χημικών ιδιοτήτων και της λειτουργίας καθαρισμού των φίλτρων.Οι τεχνικές μετα-επεξεργασίας για τα υλικά φίλτρου περιλαμβάνουν την "προεπεξεργασία επικάλυψης", την "επεξεργασία εξάντλησης θερμής τήξης", την "επεξεργασία επιφανειακής επικάλυψης", κλπ.Η επεξεργασία προστίτισης περιλαμβάνει τη διάλυση της παρασκευασμένης σκόνης στο υλικό της ραμμένης σακούλας φίλτρου με ειδική διαδικασία, και στη συνέχεια το στερεώνουν με κόλλα για την αποτελεσματική συλλογή σκόνης πριν από τη χρήση της σακούλας φίλτρου,υπέρβαση του μειονεκτήματος της χαμηλής απόδοσης αφαίρεσης σκόνης στο πρώιμο στάδιο του νέου υλικού φίλτρουΜετά από έλαση με καυτό τήγμα και επεξεργασία επιφάνειας στην επιφάνεια φιλτραρίσματος σκόνης του τρυπημένου από βελόνα felt, η επιφάνεια είναι ομαλή και οι πόροι της επιφάνειας γίνονται μικρότεροι, γεγονός που ευνοεί την απομάκρυνση της σκόνης.,βελτίωση του ποσοστού συλλογής σκόνης και μείωση της αντίστασης· επεξεργασία επιφανειακής επικάλυψης, η οποία περιλαμβάνει την επικάλυψη της επιφάνειας του υλικού φίλτρου με φιλμ PTFE μέσω πρόσδεσης ή θερμής πίεσης.Το υλικό φίλτρου λεπτών ταινιών που σχηματίζεται από την επεξεργασία επιφανειακής επικάλυψης υιοθετεί τεχνολογία διαχωρισμού μεμβράνης για την επίτευξη πραγματικού φιλτραρίσματος επιφάνειαςΗ αποτελεσματικότητα του διήθησης είναι υψηλή, η αντίσταση μειώνεται σημαντικά και εξοικονομείται ενέργεια.

Στη δεκαετία του 1980, η Κίνα ανέπτυξε με επιτυχία ανθεκτικές σε υψηλές θερμοκρασίες ίνες αραμιδικής σουλφόνης και τρυπημένο felt με βελόνα αραμιδίου,που μπορούν να αντέξουν υψηλές θερμοκρασίες 210 °C και εφαρμόζονται στην επεξεργασία υψηλής θερμοκρασίας καυσαερίων σε βιομηχανίες όπως ο χάλυβαςΗ ανάπτυξη και παραγωγή προϊόντων από συνθετικά ίνες που είναι αντιστατικά, ανθεκτικά στη θερμότητα, ανθεκτικά στη διάβρωση, ανθεκτικά στο λάδι,και αδιάβροχο έχουν βασικά ικανοποιήσει τις ανάγκες απομάκρυνσης σκόνης.

Σημαντικό μέρος των οικιακών φίλτρων σακουλών χρησιμοποιεί παραδοσιακά υλικά φίλτρου από felt με τρυπήματα βελόνων, τα οποία ανήκουν στην βαθιά διήθηση, δηλαδήβασίζεται στο στρώμα μικροσωματιδίων σκόνης που υποκλείεται στο υλικό φίλτρου για διαχωρισμόΓενικά, υπάρχουν προβλήματα όπως η υψηλή αντοχή στο φίλτρο και η υψηλή συχνότητα αντίστροφης πλύσης, τα οποία καθιστούν τη διάρκεια ζωής των σακουλών φίλτρου σχετικά σύντομη και τη λειτουργία σχετικά δύσκολη.Τα τελευταία χρόνια, υψηλής θερμοκρασίας καύσιμα έχουν παραχθεί ως απάντηση στις εθνικές συνθήκες της Κίνας και της μεταλλουργικής βιομηχανίας.Οι απαιτήσεις για τις σακούλες φίλτρου απομάκρυνσης σκόνης οδήγησαν στην ανάπτυξη μιας σειράς υλικών φίλτρου με τρυπήματα βελόνων ανθεκτικών σε υψηλές θερμοκρασίεςΜετά από διαφορετικές χημικές επεξεργασίες της επιφάνειας και τεχνολογίες αντοχής σε δονήσεις, οι υφαντικές ίνες που αποτελούνται από δύο ή περισσότερες ίνες ανθεκτικές σε υψηλές θερμοκρασίες, συνδυασμένες και στρωμένες σε σύνθετες ύλες, μπορούν να χρησιμοποιηθούν για την κατασκευή υφαντικών ινών.έχουν τα χαρακτηριστικά της εύκολης αφαίρεσης σκόνης, ανθεκτικότητα στο νερό, ανθεκτικότητα στο λάδι, αντιστατική κλπ. Χρησιμοποιούνται ευρέως σε τμήματα όπως χάλυβας, μη σιδηρουργική μεταλλουργία, χημική βιομηχανία, μαύρο άνθρακα, οικοδομικά υλικά και ενέργεια.

2Μέθοδος καθαρισμού από σκόνη

Το αποτέλεσμα καθαρισμού είναι ένας σημαντικός δείκτης της απόδοσης των συλλέκτρων σκόνης και οι μέθοδοι καθαρισμού χωρίζονται κυρίως σε τρεις κατηγορίες: μηχανικές δονήσεις, καθαρισμός αντίστροφης ροής αέρα,και καθαρισμός παλμούΤα τελευταία χρόνια, υπήρξαν ορισμένες νέες μέθοδοι καθαρισμού σκόνης, όπως η χρήση μηχανισμού ελαστικού δονήματος για τον καθαρισμό της σκόνης και η χρήση ηχητικών κυμάτων για να βοηθήσουν στον καθαρισμό της σκόνης, κλπ.

Η καθαριότητα από μηχανικές δονήσεις είναι η διαδικασία με την οποία χρησιμοποιείται μηχανικός μηχανισμός δονήσεων για να τραβήξει μια σακούλα φίλτρου για οριζόντιες δονήσεις,ή χρησιμοποιώντας μια εκκεντρική συσκευή τροχού για να δονείται το πλαίσιο της σακούλας φίλτρου ή να σηκώνεται τακτικά το πλαίσιο της σακούλας φίλτρου για καθαρισμό, ή χρησιμοποιώντας ειδικό μηχανισμό για να στρέψει την σακούλα φίλτρου σε μια ορισμένη γωνία για να παραμορφώσει και να καθαρίσει τη σκόνη.

Ο καθαρισμός αντίστροφης ροής αέρα είναι η χρήση της ροής αέρα αντίθετης προς τη ροή του φιλτραρισμένου αέρα για να παραμορφώσει την σακούλα φίλτρου και να προκαλέσει το στρώμα σκόνης να πέσει.και ανάκαμψη με δαχτυλίδι αερίου με χρήση συμπιεσμένου αέραΗ καθαριστική του επίδραση είναι διπλή: αφενός, η αντίστροφη ροή αέρα καθαρισμού επηρεάζει άμεσα το μπλοκ σκόνης, και αφετέρου, η καθαριστική του επίδραση είναι διπλή.λόγω της αλλαγής της κατεύθυνσης της ροής αέρα, η σακούλα φίλτρου υποβάλλεται σε δονήσεις επέκτασης και συστολής, προκαλώντας την πτώση του μπλοκ σκόνης.Καθαρισμός με αντίστροφη ανάσα και καθαρισμός με αντίστροφη ανάσαΌταν πρόκειται για μεγάλη ροή σκόνης και αερίου, χρησιμοποιείται συχνά αέρας αντιστροφής για την απομάκρυνση της σκόνης.Αέρας δαχτυλίδι αντίστροφη φυσήγμα καθαρισμού στάχτης είναι ένα κούφιο κυκλικό δαχτυλίδι τοποθετημένο στην εξωτερική πλευρά ενός εσωτερικού φιλτραρισμού κυλινδρικό σακίδιο φίλτραΟ κυκλικός δακτύλιος μπορεί να κινείται προς τα πάνω και προς τα κάτω και συνδέεται με αέριο υψηλής πίεσης ή ανεμιστήρα υψηλής πίεσης μέσω ενός σωλήνα.Το δαχτυλίδι αέρα αντίστροφη φυσήγμα έχει μια ισχυρή ικανότητα καθαρισμού σκόνης και είναι κατάλληλο για σακούλες φίλτρου από φιλτίΤο περιστρεφόμενο φίλτρο σακούλας αντιπλύσης υιοθετεί έναν τύπο εξωτερικού φίλτρου εισόδου προς τα κάτω, και ο θάλαμος καθαρού αέρα είναι εξοπλισμένος με περιστρεφόμενο σωλήνα ανυψωτήρα.Η ροή αέρα backwash αποστέλλεται από το κεντρικό σωλήνα στο περιστροφικό ανυψωτήρα, και φυσάει κατακόρυφα προς τα κάτω στην σακούλα φίλτρου μέσω της τρύπας ψεκασμού, προκαλώντας το φούσκωμα της σακούλας φίλτρου και κουνώντας την σκόνη, επιτυγχάνοντας τον σκοπό του καθαρισμού.

Το φίλτρο σακούλας για τον καθαρισμό με παλμούς βασίζεται σε συμπιεσμένο αέριο για να ψεκάσει μια ροή αέρα υψηλής ταχύτητας (που ονομάζεται πρωτογενές αέριο) μέσω της μικρής τρύπας του σωλήνα πρήξης μέσω της βαλβίδας παλμού.Το πρωτογενές αέριο προκαλεί αρκετές φορές το περιβάλλον αέριο (που ονομάζεται δευτερογενές αέριο) στην σακούλα φίλτρου μέσω του επαγωγού, σχηματίζοντας ένα κύμα αερίου που προκαλεί την ταχεία επέκταση και δονήσεις του υλικού φίλτρου, επιτυγχάνοντας έτσι τον καθαρισμό.

Σύμφωνα με τις διαφορετικές πιέσεις ένεσης, μπορεί να χωριστεί σε δύο τύπους: παλμός υψηλής πίεσης και παλμός χαμηλής πίεσης.7MPaΛόγω της υψηλής πίεσης ένεσης, η ψεκασμός παλμού υψηλής πίεσης επηρεάζει τη διάρκεια ζωής της σακούλας, και υπάρχουν πολλά εξοπλισμούς διαμόρφωσης πηγής αερίου, περίπλοκα συστήματα ψεκασμού,μεγάλη εφάπαξ επένδυσηΩς εκ τούτου, ο παλμός υψηλής πίεσης έχει μια τάση προς την ανάπτυξη παλμού χαμηλής πίεσης.που παράγει πηγή αερίου χαμηλής πίεσης για την παροχή αερίουΗ βαλβίδα ψεκασμού είναι στερεωμένη στο κάτω μέρος του κουτιού αποθήκευσης αέρα.η ροή αέρα χαμηλής πίεσης από το κουτί αποθήκευσης αέρα εισέρχεται στην σακούλα υφάσματοςΑυτή η μέθοδος καθαρισμού έχει τα χαρακτηριστικά της ισχυρής καθαριστικής ικανότητας και του καλού αποτελέσματος καθαρισμού και χρησιμοποιείται σήμερα ευρέως σε πολλές βιομηχανίες.

3Σύστημα ελέγχου καθαρισμού από στάχτες

Η παλαιότερη μέθοδος απομάκρυνσης σκόνης ελέγχεται από τον άνθρωπο, ακολουθούμενη από τη χρήση ενός χρονόμετρου.Τα συστήματα ελέγχου παλμών εφαρμόζονται στον έλεγχο απομάκρυνσης σκόνης των φίλτρων σακούλας., με τις υπάρχουσες λειτουργίες ελέγχου ανοικτού κύκλου και κλειστού κύκλου.η ηλεκτρομαγνητική βαλβίδα ελέγχεται απευθείας χρησιμοποιώντας το σήμα εξόδου της σε λειτουργία ελέγχου ανοικτού βρόχουΤο σύστημα ελέγχου κλειστού κυκλώματος μπορεί να χρησιμοποιηθεί για τη μείωση της ποσότητας αερίου που χρησιμοποιείται για τον καθαρισμό.ή την κατανάλωση ενέργειας του αναδρομικού αναπνευστήραΜε την ευρεία εφαρμογή των υπολογιστών, η τεχνολογία αυτή έχει βελτιωθεί σημαντικά, με αποτέλεσμα να παρατείνεται η διάρκεια ζωής της βαλβίδας παλμού και της σακούλας φίλτρων.το σύστημα ελέγχου καθαρισμού από στάχτες υιοθετεί υπολογιστή σταθερή διαφορά πίεσης ή ρυθμισμένο έλεγχο κλειστού κυκλώματος, η οποία έχει λειτουργίες όπως ανίχνευση, έλεγχο και συναγερμό.

Βασικοί εφαρμοστέοι κλάδοι:

Όλες οι βιομηχανίες που παράγουν βιομηχανική σκόνη και καυσαέρια, όπως εργοστάσια PCB, εργοστάσια επεξεργασίας κατασκευαστικών αποβλήτων, εργοστάσια ημιαγωγών, εργοστάσια τροφίμων, εργοστάσια επεξεργασίας αυτοκινητοβιομηχανικών εξαρτημάτων,και ούτω καθεξής.
